คู่มือเลือก วาล์วอุตสาหกรรม ฉบับวิศวกร: เจาะลึกประเภท สเปก และวิธีเลือกไม่ให้ระบบพัง

วาล์วอุตสาหกรรมคืออะไร และทำไมการเลือกผิดประเภทถึงทำให้ระบบพัง?

รู้หรือไม่? กว่า 60% ของความเสียหายและ Downtime ในโรงงานอุตสาหกรรมที่เกี่ยวกับระบบท่อ เกิดจากการเลือกใช้ประเภทวาล์วผิดประเภท หรือเลือกวัสดุไม่เหมาะสมกับสารไหล (Fluid) ซึ่งสร้างความเสียหายทางเศรษฐกิจตั้งแต่หลักแสนไปจนถึงหลายสิบล้านบาทต่อครั้ง!

วาล์วอุตสาหกรรม (Industrial Valves) คือ อุปกรณ์ทางกลที่ทำหน้าที่ควบคุม การเปิด-ปิด (On-Off) ปรับอัตราการไหล (Throttling) หรือควบคุมทิศทางการไหลของของไหล (น้ำ, ก๊าซ, ไอน้ำ, สารเคมี)

ในอุตสาหกรรม วาล์วแบ่งออกเป็น 5 ประเภทหลัก ได้แก่ Ball Valve, Gate Valve, Globe Valve, Butterfly Valve และ Check Valve ซึ่งแต่ละประเภทมีพฤติกรรมทางกลศาสตร์ของไหลและขีดจำกัดที่ต่างกันโดยสิ้นเชิง

สิ่งที่คุณจะได้รับจากคู่มือนี้ (Roadmap)

1. โครงสร้างและส่วนประกอบสำคัญ (Valve Stem และชิ้นส่วนภายใน)

2. เจาะลึกคุณสมบัติและการใช้งานของวาล์วทั้ง 5 ประเภท

3. เปรียบเทียบบอลวาล์วญี่ปุ่น (Kitz, Toyo, Nitto) กับแบรนด์อื่น ๆ

4. เช็กลิสต์การเลือกซื้อและตรวจสอบมาตรฐาน (ANSI, API, JIS)

5. 5 ข้อผิดพลาดที่พบบ่อยที่วิศวกรและฝ่ายจัดซื้อต้องระวัง

ทำความรู้จักโครงสร้างวาล์ว: Valve Stem คืออะไร และชิ้นส่วนสำคัญที่ต้องรู้

ก่อนจะเลือกประเภทวาล์ว เราต้องเข้าใจกายวิภาคของมันก่อน เพื่อให้สามารถสื่อสารกับซัพพลายเออร์ได้อย่างแม่นยำ

Valve Stem คืออะไร?

Valve Stem (ก้านวาล์ว) คือ ชิ้นส่วนเพลาแกนกลางที่ทำหน้าที่ “ส่งกำลังหรือแรงบิด” จากตัวขับเคลื่อนภายนอก เช่น Handwheel (พวงมาลัย) หรือ Actuator (หัวขับ) ลงไปสู่ชิ้นส่วนเปิด-ปิดภายใน (Disc, Ball หรือ Gate) หาก Stem เสียหาย วาล์วจะไม่สามารถควบคุมได้ทันที

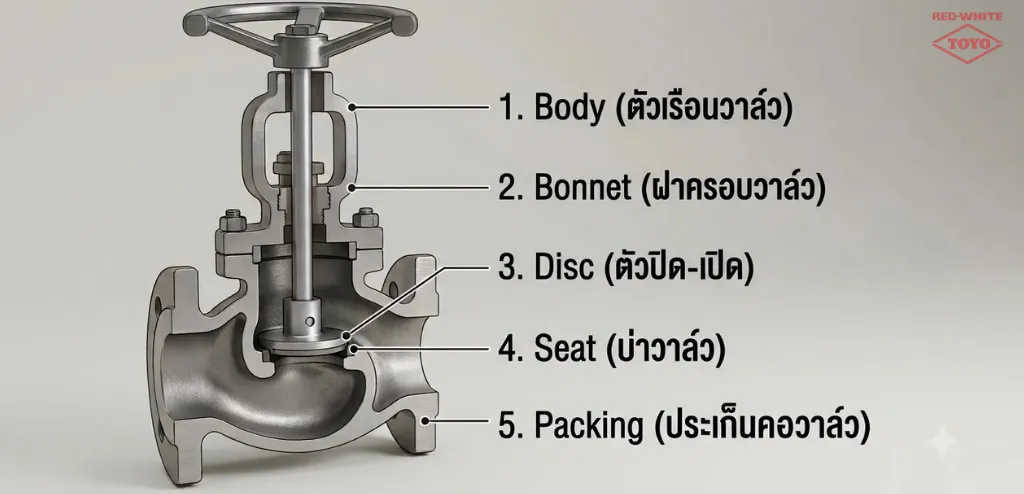

ชิ้นส่วนหลักของวาล์วที่ต้องรู้จัก

• Body (ตัวเรือนวาล์ว): โครงสร้างภายนอกที่รองรับแรงดันทั้งหมดของระบบ

• Bonnet (ฝาครอบวาล์ว): ชิ้นส่วนที่ยึดติดกับ Body ออกแบบมาเพื่อให้สามารถเปิดซ่อมบำรุงชิ้นส่วนภายใน (Trim) ได้

• Disc / Ball / Gate (ตัวปิด-เปิด): ชิ้นส่วนที่เคลื่อนที่เพื่อกั้นหรือปล่อยให้ของไหลผ่าน

• Seat (บ่าวาล์ว): พื้นที่ผิวสัมผัสที่รองรับ Disc/Ball เพื่อให้เกิดการซีลที่สนิทป้องกันการรั่วซึม

• Packing (ประเก็นคอวาล์ว): วัสดุซีลรอบ Stem เพื่อป้องกันไม่ให้ของไหลรั่วซึมออกสู่ภายนอกตามแนวแกนหมุน

ประเภทของ Stem: Rising Stem vs. Non-Rising Stem

• Rising Stem (ก้านยก): เมื่อเปิดวาล์ว ก้านจะเลื่อนยกตัวสูงขึ้น ข้อดีคือมองเห็นด้วยตาเปล่าได้ทันทีว่าวาล์วเปิดหรือปิดอยู่ แต่ข้อเสียคือใช้พื้นที่ติดตั้งแนวตั้งสูง

• Non-Rising Stem (ก้านไม่ยก): เมื่อเปิดวาล์ว ก้านจะหมุนอยู่กับที่ ชิ้นส่วนเปิดปิดจะเลื่อนขึ้นลงภายใน เหมาะสำหรับพื้นที่จำกัด เช่น งานฝังดิน หรือในห้องเครื่องแคบ ๆ

วัสดุ Stem ที่นิยมใช้

• Stainless Steel (เช่น SS304, SS316): ทนทานต่อการกัดกร่อนสูง แข็งแรง นิยมใช้ในงานเคมี ไอน้ำ และอาหาร

• Brass / Bronze (ทองเหลือง/บรอนซ์): ราคาประหยัด ไม่เป็นสนิมง่าย เหมาะกับงานน้ำประปาและระบบปรับอากาศ (HVAC)

• Carbon Steel (เหล็กคาร์บอน): แข็งแรงทนทานต่อแรงบิดสูง เหมาะกับงาน Oil & Gas แต่ต้องเคลือบผิวเพื่อกันสนิม

Ball Valve (บอลวาล์ว): เปิด-ปิดเร็ว เหมาะกับงานอะไร?

หลักการทำงาน

บอลวาล์วควบคุมการไหลด้วย ลูกบอลเจาะรู (Bore) ตรงกลาง เมื่อหมุนก้านวาล์วไป 90 องศา (Quarter-turn) รูจะตรงกับทิศทางการไหลเพื่อเปิด และเมื่อหมุนกลับรูจะขวางทางไหลเพื่อปิดสนิท

ประเภทของ Bore และการยึดลูกบอล

• Full Bore vs. Reduced Bore: * Full Bore: รูเจาะในลูกบอลมีขนาดเท่ากับขนาดท่อเป๊ะ ๆ ทำให้ Pressure Drop ต่ำมาก ของไหลผ่านสะดวก ทำความสะอาดท่อด้วย Pigging ได้

  • Reduced Bore: รูเจาะเล็กกว่าขนาดท่อหนึ่งระดับ ราคาถูกกว่า เหมาะกับงานที่ไม่ซีเรียสเรื่องแรงดันตกดัน

• Floating Ball vs. Trunnion Mounted:

  • Floating Ball: ลูกบอลยึดเฉพาะด้านบนและล่าง แรงดันของไหลจะดันลูกบอลให้ไปอัดกับบ่าวาล์ว (Seat) เพื่อซีล เหมาะกับแรงดันต่ำถึงปานกลาง

  • Trunnion Mounted: มีแกนยึดลูกบอลทั้งบนและล่างอย่างแน่นหนา เหมาะสำหรับงานขนาดใหญ่และแรงดันสูง (High Pressure) เพื่อลดแรงบิดในการเปิด-ปิด

งานที่เหมาะและข้อจำกัด

• งานที่เหมาะ: ระบบก๊าซธรรมชาติ, น้ำมัน, น้ำ, สารเคมีเหลว ที่ต้องการการเปิด-ปิดที่รวดเร็ว (On/Off) และการันตีการรั่วซึมเป็นศูนย์

• ⚠️ ข้อจำกัดร้ายแรง: ไม่เหมาะสำหรับงานปรับอัตราการไหล (Throttling) หรือการแง้มวาล์ว เพราะแรงดันของไหลจะกัดเซาะบ่าวาล์ว (Soft Seat เช่น PTFE) จนเบี้ยวและทำให้วาล์วรั่วในที่สุด

บอลวาล์ว ญี่ปุ่น vs. แบรนด์อื่น: เปรียบเทียบคุณภาพและราคา

ในตลาดประเทศไทย บอลวาล์วจากประเทศญี่ปุ่นถือเป็นผู้เล่นระดับ Top-Tier ที่ได้รับความไว้วางใจสูงสุดในงานวิศวกรรม

แบรนด์ บอลวาล์ว ญี่ปุ่น ที่นิยมในไทย

• Kitz: เจ้าตลาดอันดับหนึ่ง โดดเด่นเรื่องไลน์สินค้าที่ครอบคลุม ตั้งแต่วาล์วทองเหลืองขนาดเล็กไปจนถึงวาล์วเหล็กหล่อในโรงงานเคมี มีมาตรฐานการหล่อเนื้อโลหะที่สม่ำเสมอสูงมาก

• Toyo: แบรนด์ในเครือที่เน้นตลาดระบบประกอบอาคาร (Building Services) งาน HVAC และระบบน้ำ คุณภาพการซีลยอดเยี่ยมในราคาจับต้องได้มากกว่า

• Nitto: โดดเด่นในกลุ่มข้อต่อสวมเร็ว (Coupling) และวาล์วควบคุมเฉพาะทางในอุตสาหกรรมยานยนต์และระบบลม (Pneumatic)

เปรียบเทียบ: วาล์วญี่ปุ่น vs. ยุโรป vs. จีน

ตารางราคาอ้างอิง (โดยประมาณ ณ ปี 2026)

• บอลวาล์วทองเหลือง (Brass) ขนาด 1 นิ้ว: แบรนด์ญี่ปุ่น ~400 – 700 บาท | แบรนด์จีน ~100 – 250 บาท

• บอลวาล์วสแตนเลส (SS316) Class 150 ขนาด 2 นิ้ว: แบรนด์ญี่ปุ่น ~7,000 – 12,000 บาท | แบรนด์จีน ~2,500 – 5,000 บาท

วิธีซื้อบอลวาล์วให้ได้ของดี — ไม่โดนหลอก

เพื่อให้ได้วาล์วที่ถูกต้องและไม่ถูกย้อมแมวขาย ให้ระบุสเปก 4 ข้อนี้ทุกครั้งเมื่อส่งใบ Request for Quotation (RFQ):

1. ขนาด (Size): ระบุเป็น DN (เช่น DN50) หรือ NPS (เช่น 2 นิ้ว)

2. พิกัดแรงดัน (Pressure Rating): ระบุเป็น PN (เช่น PN16) หรือ Class (เช่น Class 150)

3. วัสดุตัวเรือน (Body Material): เช่น บรอนซ์ (Bronze), เหล็กหล่อ (Cast Iron), หรือสแตนเลส (SS316)

4. วัสดุบ่าวาล์ว (Seat Material): เช่น PTFE (งานทั่วไป), R-PTFE (งานอุณหภูมิสูง), หรือ Metal Seat (งานแกร่ง/ของหนืด)

เอกสารที่ต้องขอจากซัพพลายเออร์

• Mill Test Certificate (3.1): ใบรับรองเคมีและคุณสมบัติทางกลของเนื้อโลหะ ป้องกันการได้สแตนเลสปลอม

• Pressure Test Report: ใบรับรองผลการทดสอบการทนแรงดันและอัตราการรั่ว (Leakage Test) จากโรงงาน

• Approved Datasheet: เอกสารแสดงแบบตัดและมิติ (Dimensions) ที่วิศวกรเซ็นรับรอง

Gate Valve (เกทวาล์ว): ราชาแห่งระบบท่อน้ำขนาดใหญ่

หลักการทำงาน

เกทวาล์ว (หรือวาล์วประตูกั้น) ทำงานโดยใช้แผ่นลิ่ม (Wedge/Gate) เลื่อนขึ้น-ลงในทิศทางตั้งฉาก กับทางไหลของของไหล เหมือนประตูระบายน้ำ

ประเภทที่ควรรู้

• Solid Wedge: ลิ่มชิ้นเดียว แข็งแรง เรียบง่าย นิยมที่สุด

• Flexible Wedge: ลิ่มที่มีการตัดร่องตรงกลางเล็กน้อย ช่วยให้ตัวได้เมื่อเจออุณหภูมิเปลี่ยนแปลง ป้องกันวาล์วติดตาย (Valve Jamming)

• งานที่เหมาะ: ไลน์ท่อส่งน้ำขนาดใหญ่, ระบบน้ำดิบ, ไฟน์น้ำหล่อเย็น (Cooling Water) ที่ต้องการเปิดทิ้งไว้หรือปิดยาวนาน

• ⚠️ ข้อจำกัด: เปิด-ปิดช้ามาก (เพราะต้องหมุนหลายรอบ), ห้ามใช้ปรับการไหลเด็ดขาด เพราะแผ่นลิ่มจะเกิดอาการสั่นสะท้อน (Vibration) และทำให้เกิดการกัดเซาะ (Erosion) ที่บริเวณ Seat จนพังอย่างรวดเร็ว

💡 บทความแนะนำ: อ่านข้อเปรียบเทียบเชิงลึกได้ที่ บทความเปรียบเทียบ Ball Valve vs Gate Valve เชิงลึก

Globe Valve (โกลบวาล์ว): ควบคุมอัตราการไหลได้แม่นยำ

หลักการทำงาน

แตกต่างจากวาล์วอื่น ๆ โกลบวาล์วบังคับให้ของไหลหักเหทิศทางเป็นรูปตัว “S” ภายในวาล์ว โดยมีตัวปิด (Disc) เคลื่อนที่ขึ้นลงในแนวเดียวกับการไหลเพื่ออุดรูกลางบ่าวาล์ว (Seat) ทำให้ ปรับระยะแง้มเพื่อคุมอัตราการไหล (Throttling) ได้อย่างแม่นยำที่สุด

ข้อจำกัดและเมื่อไหร่ควรใช้?

• ข้อจำกัด: เนื่องจากของไหลต้องหักเลี้ยวภายใน ทำให้เกิด Pressure Drop (แรงดันตกคร่อม) สูงมาก ปั๊มต้องทำงานหนักขึ้น

• เมื่อไหร่ควรเลือกแทน Ball Valve?: เมื่อคุณต้องการควบคุมแรงดันหรืออัตราการไหลของ ระบบไอน้ำ (Steam), ระบบน้ำร้อน หรือระบบควบคุมสารเคมีที่ต้องการความละเอียดสูง

Butterfly Valve (บัตเตอร์ฟลายวาล์ว): เบา ประหยัด ติดตั้งง่าย

หลักการทำงาน

ใช้แผ่นจานแบน (Disc) หมุนรอบแกนกลาง 90 องศาเพื่อเปิดหรือปิดสตรีม

ประเภทตามการเยื้องศูนย์ (Eccentricity)

• Concentric (Centric): แกนหมุนอยู่ตรงกลางแผ่นจาน เหมาะกับงานแรงดันต่ำ-น้ำทั่วไป

• Double / Triple Eccentric (High Performance): แกนหมุนเยื้องศูนย์ ลดแรงเสียดทานระหว่างแผ่นจานกับขอบซีล ทนอุณหภูมิและแรงดันได้สูงมาก มักใช้ซีลโลหะ (Metal Seat)

• ข้อได้เปรียบ: Face-to-Face สั้นมาก (บาง) ทำให้น้ำหนักเบา ประหยัดพื้นที่ และราคาถูกกว่าเกทวาล์วในขนาดท่อที่ใหญ่เท่ากัน (เช่น ท่อขนาด 6 นิ้วขึ้นไป)

• งานที่เหมาะ: ระบบ HVAC, ระบบบำบัดน้ำเสีย, อุตสาหกรรมอาหารเหลว

Check Valve (เช็กวาล์ว): ตัวการป้องกัน Backflow ที่ห้ามมองข้าม

เช็กวาล์วคือ “วาล์วกันกลับ” ที่ทำงานโดยอัตโนมัติด้วยแรงดันของของไหล ไม่มีก้านวาล์วภายนอก คอยทำหน้าที่ให้ของไหลไปข้างหน้าได้อย่างเดียวและปิดทันทีเมื่อเกิดการไหลย้อนกลับ (Backflow)

ปัญหาใหญ่อันดับหนึ่ง: Water Hammer

เมื่อปั๊มน้ำหยุดกะทันหัน ของเหลวในท่อจะไหลย้อนกลับด้วยความเร็วสูง หากเลือกเช็กวาล์วที่ปิดช้า (เช่น Swing Check ขนาดใหญ่) วาล์วจะกระแทกปิดเสียงดังสนิท เกิดคลื่นกระแทกย้อนกลับที่เรียกว่า Water Hammer (ค้อนน้ำ) ซึ่งสามารถทำลายใบพัดปั๊มและทำตันท่อระเบิดได้ทันที!

วิธีเลือกเพื่อป้องกัน Water Hammer

• Dual Plate Check Valve (Wafer): มีสปริงช่วยดึงแผ่นพับปิดอย่างรวดเร็วก่อนที่ของเหลวจะเริ่มไหลย้อนกลับ ช่วยลดการเกิด Water Hammer ได้ดีเยี่ยม

• Lift Check / Ball Check: เหมาะกับไลน์ท่อขนาดเล็กและของเหลวที่มีความหนืด

ตารางเปรียบเทียบวาล์วทั้ง 5 ประเภท: เลือกให้ถูกงานใน 30 วินาที

Decision Tree: Flowchart สรุปการตัดสินใจง่าย ๆ

1. ต้องการควบคุมการไหลแบบ On-Off หรือต้องการปรับอัตราการไหล (Throttling)?

   • ถ้า ปรับอัตราการไหล -> ใช้ Globe Valve (หรือ Butterfly เกรดสูง)

   • ถ้า On-Off -> ไปข้อ 2

2. ขนาดท่อเล็กหรือใหญ่ และมีพื้นที่จำกัดไหม?

   • ท่อเล็ก (< 2 นิ้ว) ต้องการเปิดปิดไว -> ใช้ Ball Valve

   • ท่อใหญ่ (> 4 นิ้ว) พื้นที่จำกัด น้ำหนักต้องเบา -> ใช้ Butterfly Valve

   • ท่อระบบน้ำขนาดใหญ่มาก ไม่เน้นความเร็วในการปิด -> ใช้ Gate Valve

วัสดุวาล์ว: เลือก Body และ Trim ให้เหมาะกับสารที่ไหลผ่าน

การเลือกวัสดุผิดนอกจากจะทำให้เกิดสนิมแล้ว ยังอาจเกิดสารปนเปื้อนหรือวาล์วทะลุจนเกิดอันตรายร้ายแรงได้

• Carbon Steel (WCB/A105): มาตรฐานทองคำสำหรับงานน้ำมัน, ก๊าซ และไอน้ำแรงดันสูง ทนความร้อนดี แต่ห้ามใช้กับสารกัดกร่อน

• Stainless Steel (CF8M / SS316): มีส่วนผสมของโมลิบดีนัม ทนกรด-ด่าง สารเคมีรุนแรง และนิยมใช้ในไลน์อาหาร/ยา (Sanitary Grade)

• Cast Iron / Ductile Iron: เหล็กหล่อเหนียว ราคาประหยัด ทนแรงกระแทกได้ดี นิยมสุดในระบบน้ำประปาและงานดับเพลิง

• Exotic Alloy (Duplex, Hastelloy): วัสดุพิเศษทนการกัดกร่อนระดับสูงสุด สำหรับงานแท่นขุดเจาะน้ำมันกลางทะเล (Offshore)

มาตรฐานและการรับรองที่ต้องรู้ก่อนซื้อวาล์วอุตสาหกรรม

ก่อนเซ็นใบสั่งซื้อ ต้องเช็กว่าสเปกชีตระบุมาตรฐานสากลเหล่านี้หรือไม่:

• JIS (Japanese Industrial Standards): เช่น JIS 10K, 20K พบได้บ่อยที่สุดในไทยเนื่องจากอิทธิพลของโรงงานญี่ปุ่น (แบรนด์ Kitz, Toyo ใช้เป็นหลัก)

• ANSI/ASME B16.34: มาตรฐานการออกแบบวาล์วทนแรงดันและอุณหภูมิสูงของอเมริกา

• API 6D / API 600: มาตรฐานสากลสำหรับวาล์วในกลุ่มอุตสาหกรรมกลั่นน้ำมันและปิโตรเคมี

• Fire Safe Certification (API 607): มาตรฐานรับรองว่าหากเกิดเพลิงไหม้ วาล์วจะยังคงปิดสนิทไม่ปล่อยให้ก๊าซหรือน้ำมันรั่วไหลไปเติมเชื้อเพลิง

5 ข้อผิดพลาดที่พบบ่อยเมื่อเลือกซื้อวาล์วอุตสาหกรรม

• ❌ 1. เลือกวาล์วจากขนาดท่อโดยไม่ดู Flow Rate: บางครั้งท่อขนาด 3 นิ้ว แต่อัตราการไหลจริงใช้แค่ระดับบอลวาล์ว 2 นิ้ว (Reduced Bore) ก็เพียงพอ การซื้อตามขนาดท่อเป๊ะ ๆ อาจทำให้เปลืองงบเกินความจำเป็น

• ❌ 2. เอา Ball Valve หรือ Gate Valve ไปใช้หรี่ลม/น้ำ (Throttling): ข้อนี้พบบ่อยที่สุด สุดท้ายบ่าวาล์วพังภายในเวลาไม่กี่สัปดาห์

• ❌ 3. ลืมเช็กอุณหภูมิหน้างาน (Temperature Rating): ซื้อบอลวาล์วซีล PTFE ทั่วไปไปใช้กับน้ำมันร้อน 200°C ผลคือซีลละลายระบบรั่วซึมพังพินาศ

• ❌ 4. มองข้ามความเร็วในการปิดจนเกิด Water Hammer: โดยเฉพาะการเลือกเช็กวาล์วผิดประเภทในระบบปั๊มน้ำแรงดันสูง

• ❌ 5. ซื้อวาล์วไม่มี Mill Cert เพราะเห็นแก่ราคาถูก: เสี่ยงเจอวาล์วหล่อเนื้อโลหะไม่ได้คุณภาพ (มีฟองอากาศข้างใน) เมื่อเจอแรงดันสูงวาล์วจะระเบิดหรือแตกทันที

สรุป: ส่งต่อสเปกที่ถูกต้องเพื่อความปลอดภัยของโรงงานคุณ

การเลือกวาล์วอุตสาหกรรมไม่ใช่แค่เรื่องของการดูขนาดและราคา แต่คือการทำความเข้าใจพฤติกรรมของของไหล แรงดัน อุณหภูมิ และเคมีของระบบอย่างแท้จริง การลงทุนกับวาล์วคุณภาพสูงที่มีมาตรฐานรองรับ เช่น วาล์วแบรนด์ญี่ปุ่นชั้นนำ จะช่วยเซฟค่าซ่อมบำรุงในระยะยาวได้อย่างมหาศาล
