เช็ควาล์ว Fig. EA125-FNSF10KFF เหล็กหล่อ หน้าแปลน 10K

430AF

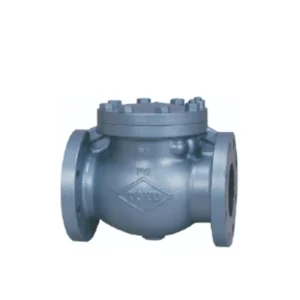

สวิงเช็ควาล์ว TOYO รุ่น EA125-FNSF10KFF
Check Valve Fig. EA125-FNSF10KFF

วาล์วกันกลับแบบสวิง (Swing Check Valve) รุ่น EA125-FNSF10KFF<GA101> Class 125

วัสดุ: เหล็กหล่อ (Cast Iron)

คุณลักษณะเด่น

  • ประเภทวาล์ว:
    • ฝาครอบแบบสลักเกลียว (Bolted Cover)
    • ปลายหน้าแปลน (Flanged Ends)
  • มาตรฐานระยะ End-to-End: ASME B16.10 CLASS 125
  • มาตรฐานการเชื่อมต่อ: JIS B2239 10K
  • ความหนาของผนัง: ASME B16.1 CLASS 125
  • มาตรฐานการทดสอบ: ตามมาตรฐานผู้ผลิต

ช่วงการใช้งาน

  • อุณหภูมิและแรงดันสูงสุด (ขนาด ≤ 300A):
    • น้ำ, น้ำมัน, และแก๊ส: แรงดัน 1.38 MPa
    • ไอน้ำอิ่มตัว (Saturated Steam): แรงดัน 0.86 MPa
  • อุณหภูมิและแรงดันสูงสุด (ขนาด 350A, 400A, 450A, 500A):
    • น้ำ, น้ำมัน, และแก๊ส: แรงดัน 1.03 MPa
    • ไอน้ำอิ่มตัว (Saturated Steam): แรงดัน 0.68 MPa

Additional information

Characteristics

Seat Material

Metal

Body Material

End Connection

Pressure Rating

All Size

2" to 20"
