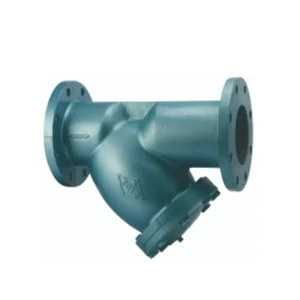

วายสแตนเนอร์ Fig. EA125-FTF เหล็กหล่อ หน้าแปลน ASME 125

381AF Y-Strainer Fig. EA125-FTF<GA101>

เลือกขนาด (Size)
โทร 02-028-6074

รายละเอียดสินค้า

วายสแตนเนอร์ (Y-Strainer) รุ่น EA125-FTF<GA101> Class 125

วัสดุ: เหล็กหล่อ (Cast Iron)


คุณลักษณะเด่น

  • ประเภทตัวกรอง:
    • ฝาครอบแบบสลักเกลียว (Bolted Cover)
    • ปลายหน้าแปลน (Flanged Ends)
  • มาตรฐานระยะ End-to-End: ตามมาตรฐานผู้ผลิต
  • มาตรฐานการเชื่อมต่อ: ASME B16.1 CLASS 125
  • ความหนาของผนัง: ตามมาตรฐานผู้ผลิต
  • มาตรฐานการทดสอบ: ตามมาตรฐานผู้ผลิต

ช่วงการใช้งาน

  • อุณหภูมิและแรงดันสูงสุด (ขนาด ≤ 12B):
    • น้ำ, น้ำมัน, และแก๊ส: แรงดัน 1.38 MPa
    • ไอน้ำอิ่มตัว (Saturated Steam): แรงดัน 0.86 MPa
  • อุณหภูมิและแรงดันสูงสุด (ขนาด 14B, 16B, 18B, 20B):
    • น้ำ, น้ำมัน, และแก๊ส: แรงดัน 1.03 MPa
    • ไอน้ำอิ่มตัว (Saturated Steam): แรงดัน 0.68 MPa

ข้อมูลจำเพาะ

CharacteristicsBolted Cover / Y Type
Screen MaterialStainless Steel
Body MaterialCast Iron
End ConnectionFlanged (ASME Class 125)
Pressure RatingClass 125
All Size2" to 20"

ดาวน์โหลดเอกสาร

สเปคสินค้า
ขอสเปคทาง LINE
คู่มือสินค้า
Manual not available now.
