ในอุตสาหกรรมต่าง ๆ ที่เกี่ยวข้องกับการไหลของของเหลวหรือก๊าซ เช่น อุตสาหกรรมเคมี น้ำประปา หรือการขนส่งพลังงาน เกทวาล์ว (Gate Valve) ถือเป็นอุปกรณ์ที่สำคัญในการควบคุมการไหลของสารต่าง ๆ เหล่านี้ให้เป็นไปตามความต้องการ โดยมีคุณสมบัติที่โดดเด่นในการเปิด-ปิดการไหลของของเหลวหรือก๊าซอย่างแม่นยำและมีประสิทธิภาพสูง ในบทความนี้ เราจะมาทำความรู้จักกับเกทวาล์ว (Gate Valve) ประเภทต่าง ๆ รวมถึงการทำงานและข้อดีของมันที่ทำให้เกทวาล์วเป็นตัวเลือกที่ได้รับความนิยมในหลายๆ ระบบท่อที่ต้องการการควบคุมการไหลที่เชื่อถือได้
เกทวาล์ว (Gate Valve) คืออะไร?
เกทวาล์ว (Gate Valve) หรือที่บางครั้งเรียกว่า วาล์วประตูน้ำ เป็นอุปกรณ์ที่ใช้ควบคุมการไหลของของเหลวหรือก๊าซในท่อ โดยมีหน้าที่ในการเปิดและปิดการไหลของสารต่างๆ ซึ่งมักจะใช้ในระบบท่อที่ต้องการการควบคุมการไหลที่แน่นอนและมีการปิด-เปิดที่ค่อนข้างช้า ตัวเกทวาล์วมีลักษณะเป็นแผ่นประตูที่สามารถเคลื่อนที่ขึ้นลงเพื่อให้การไหลของของเหลวหรือก๊าซสามารถผ่านเข้าออกได้ หรือจะปิดการไหลได้อย่างสมบูรณ์เมื่อจำเป็น

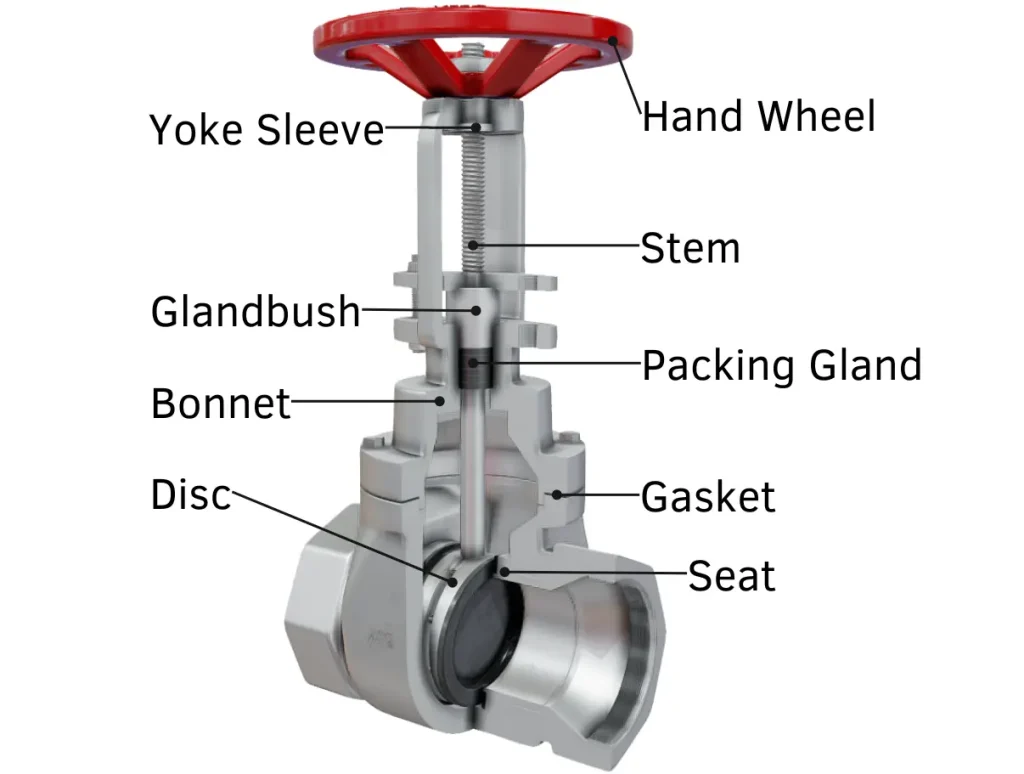

ภาพที่ 1: ส่วนประกอบของเกทวาล์ว
เกทวาล์วมีหลากหลายประเภท แต่ลักษณะการทำงานหลักของมันจะเป็นการปิดหรือเปิดท่อด้วยการเคลื่อนที่ของแผ่นประตูที่สามารถยกขึ้นและลงได้ เพื่อควบคุมการไหลของของเหลวหรือก๊าซ โดยส่วนใหญ่จะใช้ในอุตสาหกรรมที่มีการไหลของของเหลวหรือก๊าซในระดับสูง เช่น ในโรงงานเคมี ระบบน้ำประปา หรือการขนส่งก๊าซ
หลักการทำงานของ Gate Valve
เกทวาล์วมีโครงสร้างที่ค่อนข้างเรียบง่าย แต่มีประสิทธิภาพในการทำงานสูง โดยการทำงานของเกทวาล์วนั้น จะมีแผ่นประตู (Gate) ซึ่งทำหน้าที่เป็นตัวเปิด-ปิดการไหลของของเหลวหรือก๊าซ เมื่อเกทวาล์วถูกเปิด แผ่นประตูจะเคลื่อนที่ขึ้นไปเหนือท่อ ทำให้ของเหลวหรือก๊าซสามารถไหลผ่านได้ ส่วนเมื่อเกทวาล์วปิด แผ่นประตูจะเคลื่อนที่ลงไปบังท่อ ทำให้การไหลถูกหยุดชะงัก
การปิดและเปิดของเกทวาล์วสามารถทำได้ด้วยการหมุนหรือปรับแฮนด์ล้อนั่นเอง โดยบางรุ่นอาจมีการใช้งานด้วยเครื่องมือเสริมในการเปิดหรือปิด เพื่อให้การทำงานสะดวกและแม่นยำยิ่งขึ้น
วิดีโอสาธิตการทำงานของ Gate Valve:
ประเภทของเกทวาล์ว
เกทวาล์วสามารถแบ่งออกเป็น 2 ประเภทหลัก ได้แก่
- แบบ Rising Stem หรือ Rising Spindle (ก้านวาล์วเลื่อนขึ้น): ในประเภทนี้ ก้านวาล์วจะเคลื่อนที่ขึ้นตามการเปิดของเกทวาล์ว ซึ่งทำให้สามารถมองเห็นตำแหน่งของการเปิด-ปิดได้อย่างชัดเจน การเคลื่อนที่ของก้านวาล์วที่ยกขึ้นและลงนี้ช่วยให้มั่นใจได้ว่าเกทวาล์วเปิดหรือปิดอย่างสมบูรณ์
- แบบ Non-rising Stem หรือ Fixed Spindle (ก้านวาล์วคงที่): สำหรับประเภทนี้ ก้านวาล์วจะไม่เคลื่อนที่ขึ้นหรือลงเมื่อเปิดหรือปิดเกทวาล์ว ซึ่งจะช่วยให้พื้นที่การติดตั้งสามารถใช้ได้เต็มที่ เนื่องจากก้านวาล์วจะคงที่ไม่ยื่นออกมาเมื่อเกทวาล์วถูกเปิด
ทั้งสองประเภทมีข้อดีและข้อจำกัดที่แตกต่างกัน ขึ้นอยู่กับลักษณะการใช้งานและสภาพแวดล้อมในการติดตั้ง แต่ทั้งสองประเภทนี้สามารถตอบสนองต่อความต้องการของการควบคุมการไหลในระบบท่อได้อย่างมีประสิทธิภาพ
อ่านเพิ่มเติม: Rising Stem VS Non-Rising Stem Gate Valve
ข้อดีของการใช้เกทวาล์ว
เกทวาล์วเป็นตัวเลือกที่นิยมในหลายๆ อุตสาหกรรม เนื่องจากมีข้อดีหลายประการ เช่น:
- การปิด-เปิดที่ราบรื่น: เกทวาล์วให้การปิดและเปิดที่ราบรื่น ไม่มีการรั่วไหล ทำให้เหมาะสมกับการใช้งานในระบบที่ต้องการการควบคุมการไหลอย่างแม่นยำ
- ทนทานและมีอายุการใช้งานยาวนาน: เกทวาล์วมีความทนทานสูง สามารถใช้งานในสภาพแวดล้อมที่หลากหลายและมีอายุการใช้งานยาวนาน
- เหมาะสำหรับของเหลวหรือก๊าซที่มีการไหลมาก: เกทวาล์วสามารถรองรับการไหลของของเหลวหรือก๊าซในปริมาณมากได้ดี
- มีความหลากหลายในการใช้งาน: ด้วยการออกแบบที่ยืดหยุ่น ทำให้สามารถใช้เกทวาล์วในหลายๆ สถานการณ์ ตั้งแต่ในระบบท่อขนาดเล็กไปจนถึงขนาดใหญ่
การเลือกใช้เกทวาล์ว
เมื่อเลือกใช้เกทวาล์ว ควรพิจารณาหลายปัจจัย เช่น ขนาดของท่อ, ประเภทของของเหลวหรือก๊าซที่ไหลผ่าน, และความดันที่ท่อสามารถรับได้ โดยปกติแล้วเกทวาล์วจะใช้ในระบบที่ต้องการการปิด-เปิดเต็มที่ เช่น การควบคุมการไหลของน้ำในระบบประปาหรือระบบท่อที่มีการขนส่งน้ำมันและก๊าซ
สรุป
เกทวาล์ว (Gate Valve) เป็นอุปกรณ์ที่มีความสำคัญในระบบท่อที่ต้องการการควบคุมการไหลของของเหลวและก๊าซ โดยมีลักษณะการทำงานที่เรียบง่ายแต่มีประสิทธิภาพสูง เหมาะสำหรับใช้งานในสภาพแวดล้อมที่มีการไหลของของเหลวหรือก๊าซปริมาณมากและต้องการการปิด-เปิดที่แม่นยำ
